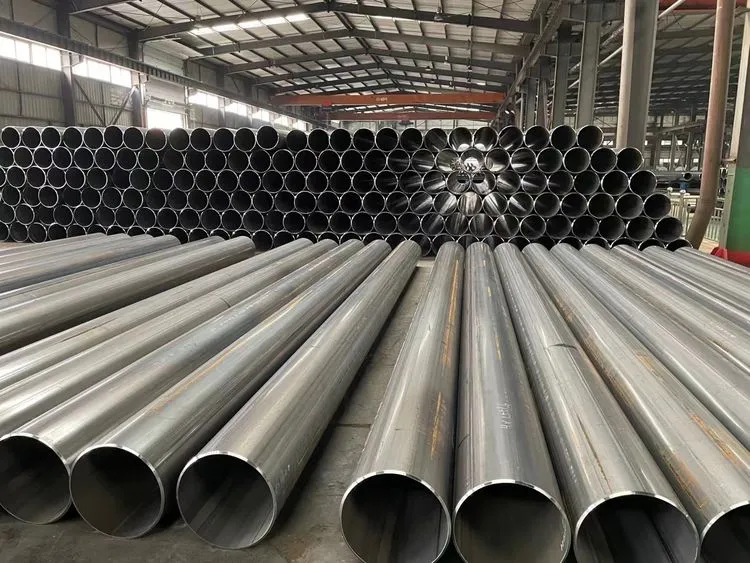

ASTM A671 EFW ACÉLCSŐ

ASTM A{0}} szabványos specifikáció elektromos fúziós hegesztésű acélcsövekhez légköri és alacsonyabb hőmérsékletekhez


Az ASTM A671 az American Society for Testing and Materials (ASTM International) által kifejlesztett szabvány. Ez a szabvány az általa gyártott acélcsövekre vonatkozikelektromos fúziós hegesztés (EFW)folyamat, főleg nyomástartó edényekben, csőrendszerekben és más kritikus alkalmazásokban használják normál és alacsony hőmérsékletű környezetben.

Alkalmazási kör:
Alacsony vagy normál hőmérsékletű szolgáltatásokhoz használt nyomócsövek, tárolótartályok stb., amelyeket általában az olaj-, gáz-, vegyiparban és más iparágakban használnak.
A munkahőmérséklet általában nem alacsonyabb, mint -50 fok F (-45 fok), az acélminőségtől és az ütési vizsgálati követelményektől függően.

A különböző minőségkategóriák (például CL22) a gyártási folyamatok, az ellenőrzési követelmények és a megengedett feszültségszintek szerint vannak felosztva, és szigorú követelmények vonatkoznak a hegesztés minőségére, a roncsolásmentes vizsgálatra stb.

Műszaki adatok és anyagok:
Külső átmérő: nagyobb vagy egyenlő, mint 16 hüvelyk (406 mm)
Falvastagság: nagyobb vagy egyenlő, mint 1/4 hüvelyk (6,4 mm)

Anyag fokozatok:
A szabvány több szénacél és gyengén ötvözött acélminőséget tartalmaz (például CL15, CL16, CL20, CL22 stb.), és a szám a minimális folyáshatárt jelöli (mértékegysége: ksi, azaz ezer font per négyzethüvelyk).

Például: CL20 azt jelenti, hogy a minimális folyáshatár 20 ksi (körülbelül 138 MPa).

Az A671 CC60 egy általános szénacél, specifikus szén-, szilícium- és mangántartalommal. Az A671 CC65 és CC70 szintén gyakori szénacélok, míg az A671 CD70 mangán-szilíciumacél. Az A671 szabvány a nikkelacélokra is vonatkozik, mint például az A671 CF66 és CF71.

Kémiai összetétel:

Az ASTM A671 acélcső nyomástartó edény minőségű acéllemezből készül. A különböző minőségek eltérő kémiai összetételű követelményekkel rendelkeznek, de általában a következő kulcselemeket tartalmazzák:

Szén (C): befolyásolja a szilárdságot és a hegeszthetőséget, általában alacsonyabb tartományban szabályozzák (például 0,23%-nál kisebb vagy azzal egyenlő).
Mangán (Mn): javítja a szilárdságot és a szívósságot, általános tartomány 0,79-1,3%.
Szilícium (Si): deoxidációra használják, általában 0,13-0,45%.
Kén (S) és foszfor (P): szigorúan korlátozott (kevesebb, mint 0,035%) a hideg és meleg ridegség elkerülése érdekében.

Egyéb ötvözőelemek (például Ni, Cr, Mo, V stb.): egyes minőségek hozzáadhatók az alacsony hőmérsékleti szívósság javítására.

Mechanikai tulajdonságok:

Az ASTM A671 szabvány szerinti acélcsövek általában jó szilárdságú és szívós szén--mangán-szilícium-acél anyagokból készülnek. Bizonyos anyagminőségeknél, mint például a „GR.CC 60”, a „GR” a minőséget jelöli, a „CC 60” az anyag típusát és szilárdsági fokozatát, a „60” pedig az anyag folyáshatárát jelölheti, amely megközelítőleg 415 MPa‌-nak felel meg.

Az ASTM A671 acélcsövek mechanikai tulajdonságai a minőségtől (például CC60, Gr.65) és a hőkezelési kategóriától (például CL22, CL32) függenek, elsősorban a következőket tartalmazza:

Nyújtási szilárdság (YS): Minimális követelmény (például 220 MPa vagy annál nagyobb).
Szakítószilárdság (TS): Általában 415-555 MPa (például CC60).
Megnyúlás: 21%-nál nagyobb vagy egyenlő (az anyag hajlékonyságát méri).
Ütőszilárdság (egyes minőségeknek meg kell felelniük az alacsony hőmérsékletű -hőmérsékletű ütési teszteknek, például a Charpy V{1}}bevágási tesztnek -45 fokon).

Gyártási folyamat:
Az acéllemezt J (Joggle)-C (Crimp)-O (Open)-E (Expand) több-lépéses alakítással kerek csővé alakítják.
Az acélcsövet elektromos fúziós hegesztési (EFW) eljárással hegesztik, és a varratokat 100%-os radiográfiás vizsgálatnak (RT) vagy más roncsolásmentes vizsgálatnak (NDT) vetik alá a minőség biztosítása érdekében.
A hegesztési folyamat megköveteli az áram, a feszültség és a hegesztési sebesség szigorú ellenőrzését a varrat minőségének biztosítása érdekében.

Tesztkövetelmények:
Hidrosztatikai vizsgálat: Minden acélcsövet hidraulikus nyomáspróbának kell alávetni.
Roncsolásmentes vizsgálat (NDT): A hegesztési varratokat radiográfiás vagy ultrahangos vizsgálatnak vetik alá.
Ütésvizsgálat (opcionális): A hőmérsékleti követelményektől függően Charpy V{0}}bevágásos ütéstesztre lehet szükség.

Különbségek a többi szabványtól:
Hasonló szabványok, mint például az ASTM A672 (nagy-nyomású és magas{2}}hőmérsékletű elektromos fúziós hegesztett csövekhez), míg az ASTM A671 inkább az alacsony hőmérsékletű alkalmazásokra összpontosít.
Ellentétben a varrat nélküli cső szabványokkal (mint például az ASTM A106), az A671 egy hegesztett cső, de szigorúan tesztelték a szilárdság biztosítása érdekében.

Általános alkalmazás:
Kriogén cseppfolyósított gáz (LNG) vezetékek
Kőolaj-finomító berendezések
Kriogén nyomástartó edények a vegyiparban
