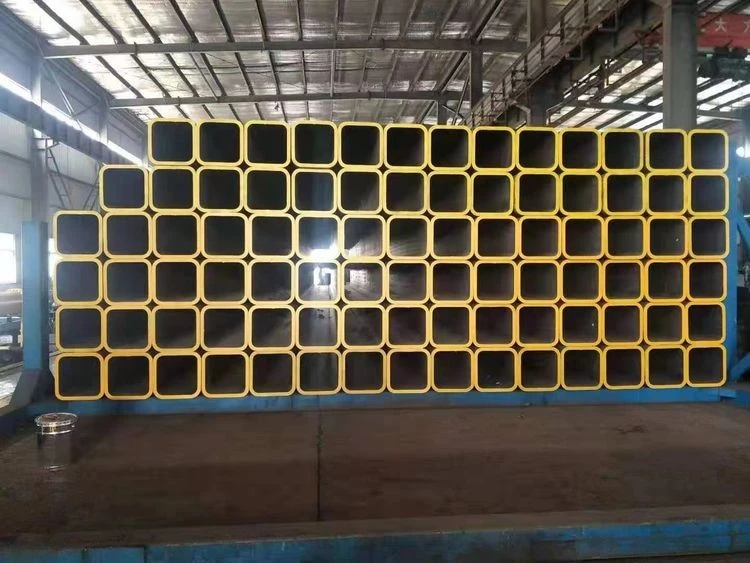

ASTM A1085 négyzet és téglalap alakú üreges profilok

A hidegen alakított-hegesztett szénacél üreges szerkezeti szakaszok (HSS) specifikációi

Az A1085 kiterjeszti a HSS hasznosságát az alkalmazások szélesebb spektrumának befogadásával. Az A1085 további tesztelési követelményeket biztosít, és javítja a HSS-tagok hatékonyságát azáltal, hogy szigorúbb tűréshatárokat és tulajdonságtartományokat ad a pusztán minimális vagy maximális értékkövetelmény helyett. Az anyagok felhasználási helyei többek között a következők: "épületek, hidak, tornyok, daruk, jelzőtáblák és oszlopok, part menti termelési és fúróplatformok, védőszerkezetek-borulása, leeső tárgyak védőszerkezetei és vidámparkok"

Ez a specifikáció a hidegen alakított, hegesztett szénacél üreges szerkezeti szelvényekre (HSS) vonatkozik hegesztett vagy csavarozott konstrukciókhoz, amelyeket – bár nem kizárólagosan – épületekben, hidakban, tornyokban, darukban, jelzőtáblákban és oszlopokban, partmenti gyártó- és fúróplatformokon, gurulási Ezt a HSS-t hegesztett méretekben gyártják, amelyek kerülete legfeljebb 88 hüvelyk [2235 mm], valamint legalább 3,8 mm-es és legfeljebb 22 mm-es megadott névleges falvastagsággal. A szabvány olyan területekkel foglalkozik, mint a rendelési információk, az acél{14}}gyártási folyamata, a HSS gyártása, a hőelemzés, a termékelemzés, a szakítószilárdsági követelmények, a simítási teszt, a méretek megengedett eltérései, a vizsgálatok száma, az újratesztek, a vizsgálati módszerek, az elutasítás, a tanúsítás, a termékjelölés, a csomagolás és rakodás, valamint a közbeszerzés.

Az A1085 termékek falvastagsága és tömegtűrése lényegében megegyezik a CSA G40.20-13-ban a HSS-re meghatározottakkal. Ezért a CSA G40.20 HSS-hez az Acélszerkezetek kézikönyvében megadott metszettulajdonságok, amelyek a névleges falvastagságon, mélységen, szélességen vagy átmérőn alapulnak, felhasználhatók a tervezéshez.

Az A1085 HSS oszlop faktoros axiális nyomóellenállása az S16-14 13.3.1. pontja szerint határozható meg, az "n" értéke 1,34. A Kézikönyvben található C osztályú G40.20 HSS oszlopokhoz tartozó faktoros axiális nyomóellenállás táblázatok használhatók, feltéve, hogy figyelembe veszik az Fy-értékek kis eltérését (345 MPa vs . 350 MPa).

Az A1085 HSS vásárlói megadhatják a hőkezelést kiegészítő S1 követelményként, amely megfelel a H osztályú G40.20 HSS feszültségmentességi követelményének is. Ezért n=2.24 érték használható az S1 kiegészítő feltétellel ellátott A1085 HSS-hez.

A bevágási szívósság tekintetében az ASTM A1085 HSS-t úgy gyártják, hogy megfeleljenek a CSA G40.20/21 350WT 1. kategória követelményeihez. Az anyagnak meg kell felelnie a tesztminta által jelzett minimális átlagos Charpy V- bevágás ütési értékének, amely 34 J 4 fokon. Meg kell azonban jegyezni, hogy a gravitációs oszlopokhoz hornyolt-kemény acél használata kivételes.

Ezen túlmenően a maximális folyáshatár 485 MPa-nál, valamint a minimális folyáshatár 345 MPa-nál érvényes. A minimális saroksugár szabályozása egy másik intézkedés, amely az A1085 négyzet és téglalap alakú HSS esetében egyedi. Összességében az A1085 HSS több szempontból is felülmúlja az A500 termékeket.
