Az üreges szerkezeti szelvényt (HSS) sík{0}}hengerelt acélból kell készíteni elektromos ellenállás-hegesztési eljárással. A hegesztett cső hosszirányú tompakötését a vastagságában kell hegeszteni. Keresztirányú tekercskötések nem megengedettek a bútorozott termékben.
A stresszoldás és a lágyítás megengedett. A hőkezelés után az acélt mechanikailag ellenőrizni kell.
Hőelemzés
Minden hőelemzésnek meg kell felelnie az 1. táblázatban a hőelemzésre vonatkozóan meghatározott követelményeknek. A megengedett legnagyobb szén-egyenérték 0,45 % lehet.
A termékeknek meg kell felelniük az 1. táblázat termékelemzési követelményeinek. Vizsgálati mintákat kell venni két hosszúságú HSS-ből minden 500 hosszúságú tételből vagy annak töredékéből, vagy két darab sík-hengerelt anyagból kell venni a megfelelő mennyiségű sík-hengerelt anyag minden egyes tételéből.
A kémiai elemzéssel kapcsolatos módszereknek és gyakorlatoknak összhangban kell lenniük az A751 vizsgálati módszerekkel, gyakorlatokkal és terminológiával. Az ilyen termékelemzéseknek meg kell felelniük az 1. táblázatban a termékelemzésre vonatkozóan meghatározott követelményeknek. Ha mindkét tételre vonatkozó termékelemzés nem felel meg a meghatározott követelményeknek, a tételt el kell utasítani. Ha csak egy tételt képviselő termékelemzés nem felel meg a meghatározott követelményeknek, a termékelemzést a tételből vett további két próbadarab felhasználásával kell elvégezni. Mindkét további termékelemzésnek meg kell felelnie a meghatározott követelményeknek, különben a tételt elutasítják.
Charpy V{0}}Notch (CVN) behatási követelmények:
A próbadarabnak meg kell felelnie a 25 ft{1}}lb minimális átlagos CVN Impact Value értéknek 40°F-on [34 Joule 4°-on], a teljes méretű longitudinális próbatestek alapján.
Lapítási teszt
Csak kerek HSS acélt szabad lapítási tesztekkel tesztelni. A négyzetes és téglalap alakú HSS-t nem tesztelik.
Megengedett méretváltozások:
1. Külső méretek
HSS kör:
a külső átmérő legfeljebb 60,5 %-kal térhet el a legközelebbi 0,005 hüvelykre [0,1 mm-re kerekítve] a megadott külső átmérőtől 1900 hüvelyk [48 mm] és kisebb külső átmérők esetén, illetve 60,75 %, a legközelebbi 0,005 hüvelykre [0,1 mm] a megadott külső átmérőhöz [0,1 mm] a megadott külső átmérőhöz képest. nagyobb. A külső átmérő mérését a HSS végeitől legalább 2 hüvelyk [50 mm] távolságra kell elvégezni.

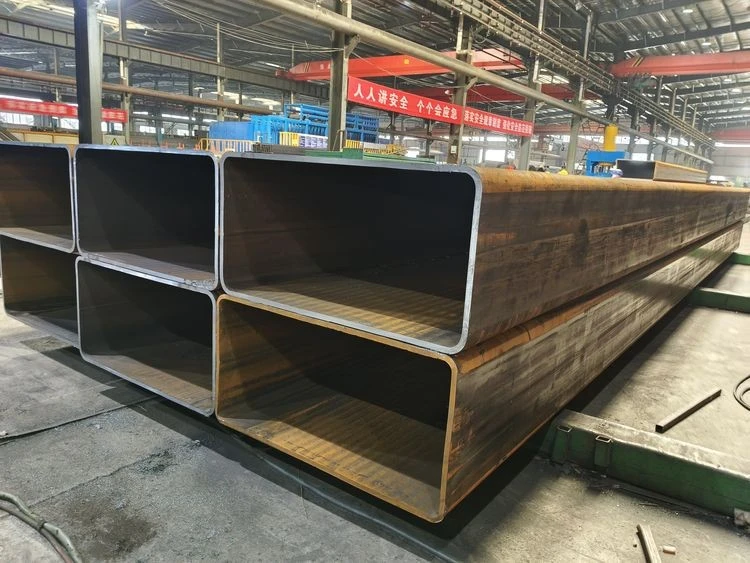

Négyzet és téglalap alakú HSS:
A külső méretek a lapos felületeken a HSS végeitől legalább 2 hüvelyk [50 mm] távolságra mérve nem térhetnek el nagyobb mértékben a megadott külső méretektől, mint az alkalmazandó mérték, amely magában foglalja a domborúság vagy homorúság meghagyását.
2. Falvastagság
A minimális falvastagság a megadott falvastagság 95 %-a legyen. A maximális falvastagság, a hegesztési varrat nélkül, legfeljebb 10 %-kal lehet nagyobb, mint a megadott falvastagság. Négyszögletes és téglalap alakú csövek esetében a falvastagság követelményei csak a lakások közepére vonatkoznak.
3. Szentmise
A HSS egyedi hosszának tömege nem térhet el –3,5%-nál vagy +10%-nál nagyobb mértékben a megadott tömegtől.
4. Hossz:
A HSS acélokat általában véletlenszerű 5 láb vagy annál nagyobb hosszúságban, többféle hosszúságban és meghatározott hosszúságban gyártják.
5. Egyenesség:
A HSS egyenességének megengedett eltérése 1⁄8 hüvelyk szorzata a teljes hosszúságú lábak számának osztva 5-tel.
Az oldalak négyszögletessége:
Négyzetes és téglalap alakú HSS-nél a szomszédos oldalak négyzet alakúak (90 fok), a megengedett eltérés legfeljebb 62 fok.
Különleges HS forma
A speciális alakú szerkezeti HSS elérhetőségét, méreteit és tűréseit a gyártóval kell egyeztetni.
A tesztek száma
A "tétel" kifejezés minden, azonos méretű és meghatározott falvastagságú HSS-re vonatkozik, amelyet az acél azonos hőjéből állítanak elő. Egy feszítési tesztet kell végezni az egyes tételeket képviselő HSS-ből.
CVN-tesztek egy sorozatát kell elvégezni az egyes tételeket képviselő HSS-ből. A simítási tesztet minden tételből egy kör alakú HSS-en kell elvégezni.
Újratesztek
Ha bármely tétel mechanikai vizsgálatának eredményei nem felelnek meg a vonatkozó követelményeknek, a tételt el kell utasítani, vagy a tétel eredeti számának kétszeresének megfelelő további HSS-t kell használni.
A sikertelen tétel akkor válik elfogadhatóvá, ha az összes ilyen ismételt vizsgálat eredménye megfelel a meghatározott követelményeknek. Ha az ismételt vizsgálatok nem felelnek meg a vonatkozó követelményeknek, a tételt elutasítják.
Vizsgálati módszerek
A feszítési vizsgálati mintáknak meg kell felelniük az A370 vizsgálati módszerek, A2. melléklet vonatkozó követelményeinek. Meg kell határozni a 0,2 %-os alakváltozási módszernek megfelelő folyáshatárt. CVN Ütésvizsgálati próbatesteknek meg kell felelniük az A370 vizsgálati módszerek és meghatározások követelményeinek.
Ellenőrzés
Minden HSS-t meg kell vizsgálni a gyártás helyén, hogy megbizonyosodjon a specifikáció követelményeinek való megfelelésről. Minden HSS-nek hibamentesnek kell lennie, és munkához hasonló felülettel kell rendelkeznie.
Elutasítás
A vásárló számára lehetővé kell tenni, hogy megvizsgálja a gyártótól kapott HSS-t, és visszautasítson minden olyan HSS-t, amely nem felel meg a jelen specifikáció követelményeinek.
Tanúsítvány
Ha a beszerzési megrendelésben vagy szerződésben meg van határozva, a gyártónak megfelelőségi tanúsítványt kell átadnia a vásárlónak, amely kijelenti, hogy a termék gyártása, mintavétele, tesztelése és ellenőrzése a jelen specifikációnak és a beszerzési megrendelésben vagy szerződésben meghatározott egyéb követelményeknek megfelelően történt, és megállapították, hogy minden ilyen követelménynek megfelel.
Termékjelölés
A szerkezeti HSS minden hosszát meg kell jelölni a következő információk feltüntetése érdekében: a gyártó neve, márka vagy védjegye; a specifikáció megjelölése; és osztályzati levél.
A gyártónak lehetőséget kell biztosítani arra, hogy kiegészítő azonosítási módszerként vonalkódot használjon.
Csomagolás, jelölés és berakodás
A beszerzési megrendelésben meghatározott csomagolásnak, jelölésnek és betöltésnek meg kell felelnie az A700 gyakorlatnak.
